Mecanizado completo

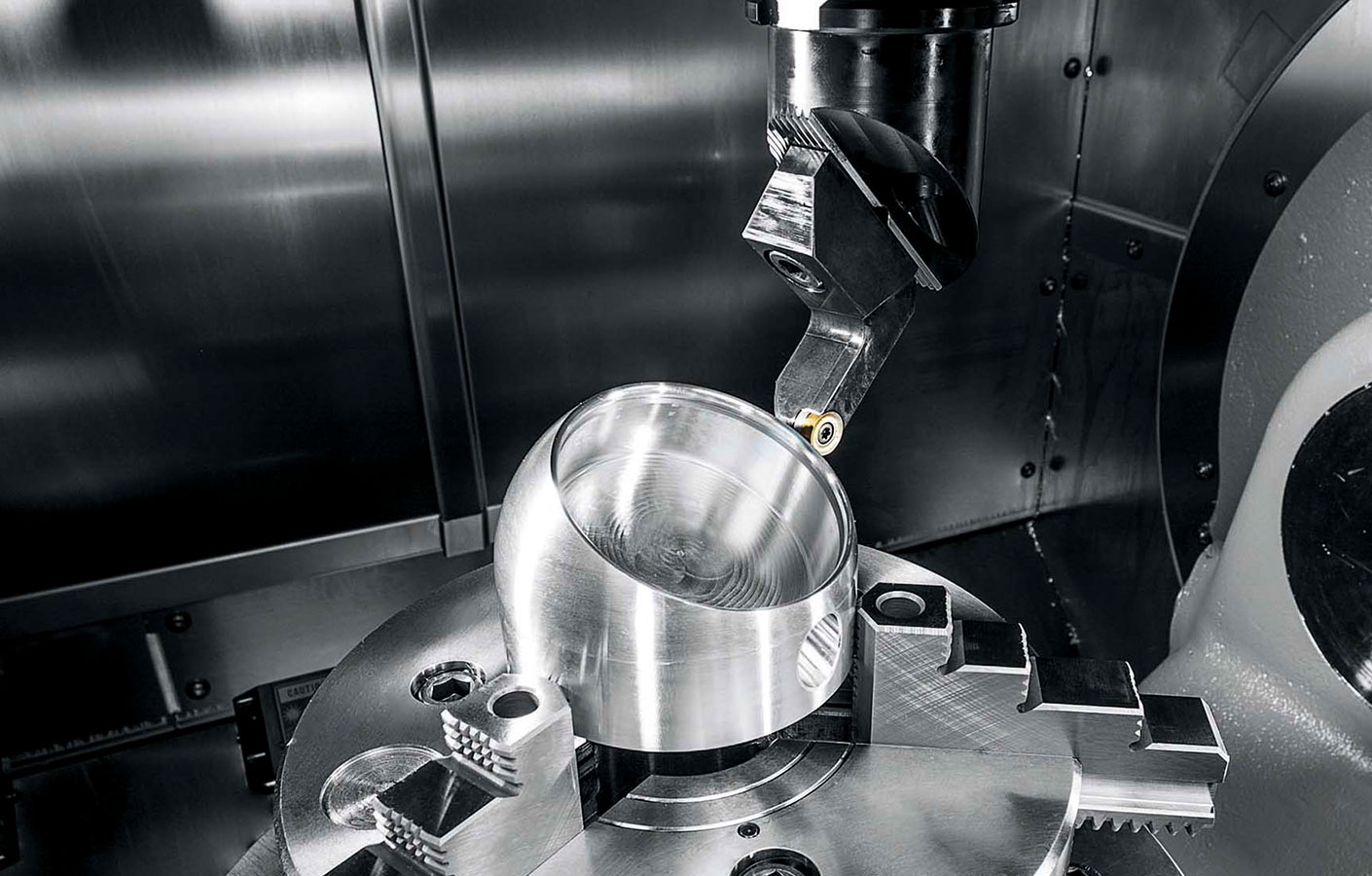

Mecanizado completo:
tornear y fresar en una sujeción

Con el TNC 640, en una máquina de fresado-torneado se mecaniza la pieza completamente de una tirada: fresado - torneado - fresado en el orden preferido. El TNC 640 ofrece unas funciones potentes con las que, de un modo muy simple, se puede cambiar a voluntad entre funcionamiento de torneado y de fresado, desde el propio programa NC. De este modo, Ud. podrá definir con total libertad cómo y en qué momento desea combinar entre sí ambos métodos de mecanizado.

Los controles numéricos para torneado, acreditados de HEIDENHAIN, constituyen la base de software de los funciones de torneado. En este caso se dispone de elementos de contorno específicos del torneado, tales como tronzado o entalladura de roscas. Además de las funciones de trayectoria estándar, para la definición del contorno de torneado se puede emplear también la programación libre de contornos FK.

Como usuario del fresado, también puede crear los programas de torneado, como de costumbre, en diálogo conversacional de HEIDENHAIN. Al tornear, el TNC 640 utiliza las mismas técnicas de programación que las que se emplean en el fresado. De este modo, los programadores del TNC pueden basarse en los conocimientos que ya poseen y así pueden acceder rápidamente al mundo del torneado sobre una máquina de fresar.

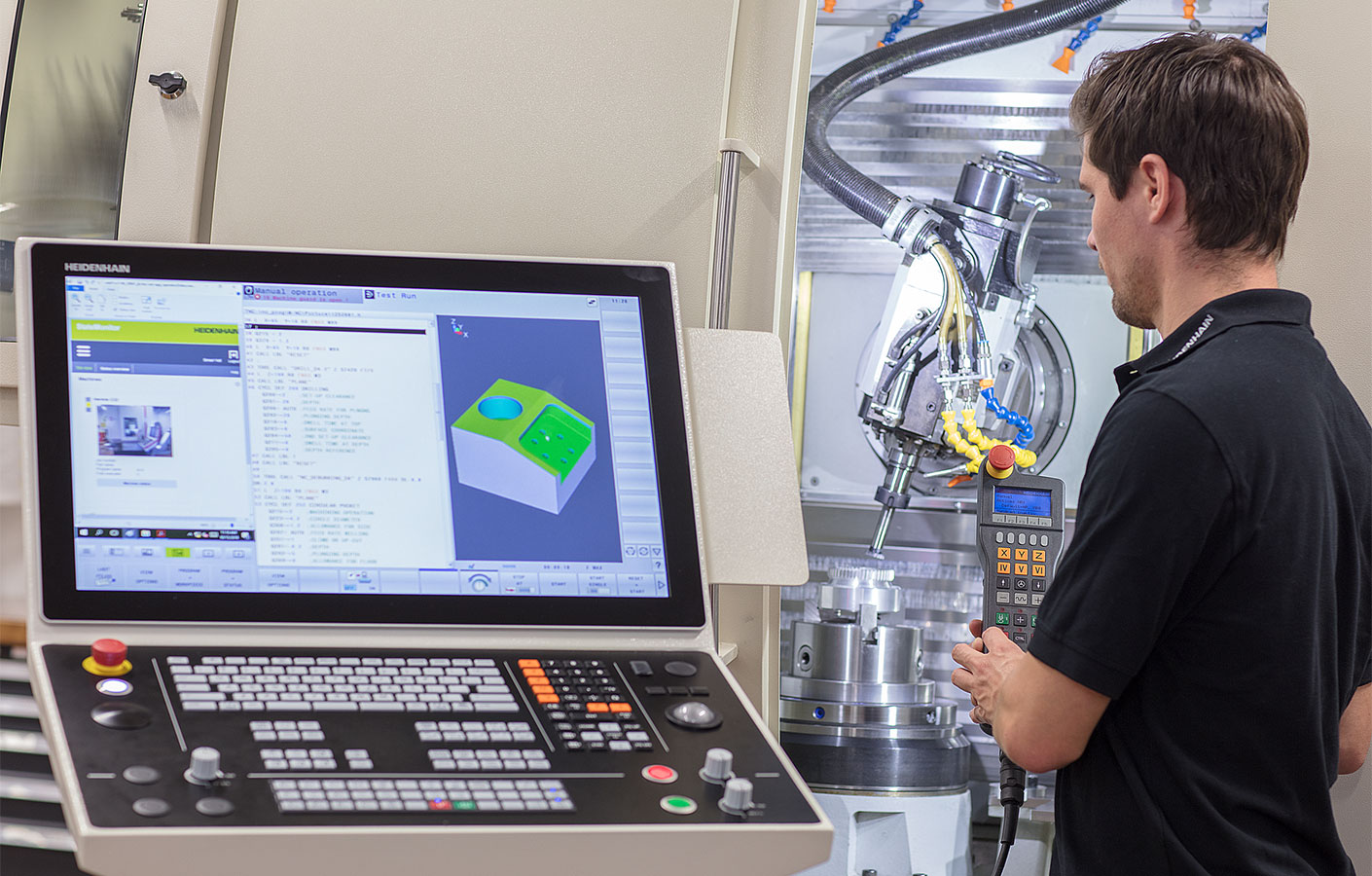

Cambio simple entre mecanizado de torneado y de fresado

Mediante instrucciones en lenguaje conversacional estandarizado, en el programa NC se puede cambiar a voluntad entre los modos de funcionamiento de fresado y torneado. Para ello, prácticamente no existen restricciones. La conmutación tiene lugar independientemente de la configuración actual del eje y, al conmutar, el TNC 640 se encarga de la realización de todas las modificaciones necesarias internamente:

Cambiar a visualización del diámetro
Ajustar el punto de referencia en el centro de la mesa giratoria
Fijación del cabezal de la herramienta y otras funciones dependientes de la máquina

Programar del modo habitual

Los controles numéricos para torneado, acreditados de HEIDENHAIN, constituyen la base de software de las funciones de torneado. En este caso se dispone de elementos de contorno específicos del torneado, tales como tronzado o entalladura de roscas. Además de las funciones de trayectoria estándar, para la definición del contorno de torneado se puede emplear también la programación libre de contornos FK.

Como usuario del TNC, también puede crear los programas de torneado, como de costumbre, en diálogo conversacional de HEIDENHAIN. Al tornear, el TNC 640 utiliza las mismas técnicas de programación que las que se emplean en el fresado. De este modo, los usuarios del TNC pueden basarse en los conocimientos que ya poseen y así pueden acceder rápidamente al mundo del torneado en una fresadora.

Mediante instrucciones en lenguaje conversacional estandarizado, en el programa NC puede cambiar en cualquier momento entre los modos de funcionamiento de fresado y torneado. Para ello, prácticamente no existen restricciones. La conmutación tiene lugar independientemente de la configuración actual del eje y, al conmutar, el TNC 640 se encarga de la realización de todas las modificaciones necesarias internamente:

Cambiar a visualización del diámetro
Ajustar el punto de referencia en el centro de la mesa giratoria
Fijación del cabezal de la herramienta
Otras funciones dependientes de la máquina

Ciclos para fresado, torneado y rectificado

Los controles numéricos de HEIDENHAIN son conocidos por su paquete de ciclos, amplio y tecnológicamente exigente. Los mecanizados que se repiten con frecuencia, que implican varias etapas, están almacenados en el TNC 640 como ciclos. Usted programa, guiado por un diálogo y mediante cuadros significativos de ayuda que presentan los parámetros de entrada de forma clara. Además de los conocidos ciclos de fresado y taladrado del TNC, el TNC 640 dispone también de una pluralidad de ciclos de torneado, por ejemplo para desbastar, acabar, entallar, filetear y para tronzar. Los controles numéricos para torneado, acreditados de HEIDENHAIN, constituyen la base de software de los funciones de torneado. De este modo, también se pueden programar muy fácilmente en la máquina mecanizados de torneado exigentes.

Para los complejos ciclos de torneado de contorno, el TNC 640 utiliza las mismas técnicas que las que se emplean para el fresado. Por lo tanto, en este caso los programadores del TNC no precisan aprender nuevos métodos, sino que pueden basarse en los conocimientos que ya poseen y así pueden acceder rápidamente al mundo del torneado sobre una máquina de fresar. Además, el control numérico dispone de ciclos de mecanizado para rectificado, como p. ej.

Definir el núcleo pendular
Activar arista de muela
Repasar perfil

Tornear por interpolación

En el torneado, el TNC 640 posibilita asimismo cualquier ángulo de ataque entre la herramienta y la pieza. Por consiguiente, también se pueden mecanizar segmentos de la pieza de difícil acceso bajo condiciones de corte óptimas. También aquí, el seguimiento interno del contorno contribuye a la optimización de los movimientos de desplazamiento.

Torneado con un carro transversal

Con un carro transversal se pueden ejecutar procesos de torneado en una pieza estacionaria. De este modo se pueden realizar asimismo torneados fuera del centro de torneado o en el plano inclinado. En un carro transversal, el movimiento de rotación se ejecuta con el cabezal principal. Un eje integrado en el carro principal se ocupa del control de la pieza de torneado (carrera transversal). Con el TNC 640 no hay que preocuparse de dichas secuencias de movimientos complejos. Mediante un comando de programa, simplemente se selecciona el funcionamiento del carro transversal y se programan, como de costumbre, los ciclos de torneado estándar. El TNC 640 se encarga de realizar todas las transformaciones y ejecuta automáticamente todas las secuencias de movimientos.
