Dynamic Precision –
Mecanizado preciso en menos tiempo

Con Dynamic Precision, HEIDENHAIN refuerza el potencial de precisión de la máquina herramienta. Dynamic Precision posibilita la compensación de las desviaciones dinámicas de la máquina herramienta, y se encarga de producir piezas con una mayor precisión del contorno y una superficie mejor; con una velocidad superior del mecanizado simultánea.

El paquete comprende las opciones siguientes:

  • CTC (Cross Talk Compensation) compensa desviaciones de posición en función de la aceleración
  • MVC (Machine Vibration Control) amortigua las vibraciones activas
  • PAC/LAC/MAC (Position / Load / Motion Adaptive Control) adaptan los parámetros de regulación en función de la posición/carga/movimiento
Información técnica

Compensación de las desviaciones de posición dependientes de la aceleración

Mediante procesos de aceleración dinámicos, se introducen fuerzas en la estructura de una máquina-herramienta, que pueden deformar partes de la máquina durante un tiempo breve y de este modo, pueden ocasionar desviaciones en el Tool Center Point (TCP).

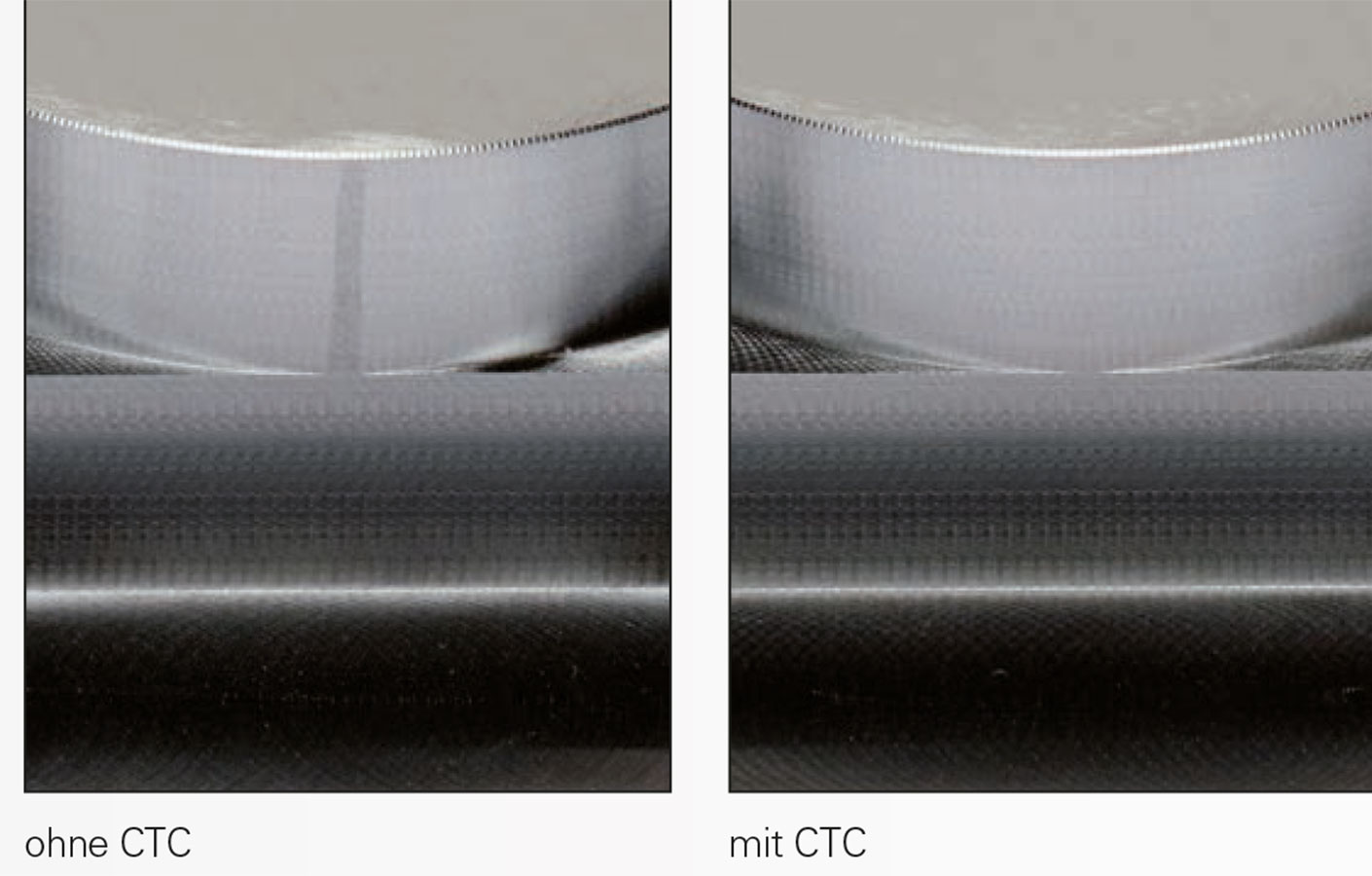

CTC compensa desviaciones de la posición, que se producen debido a la elasticidad entre ejes. De este modo, es posible incrementar la sacudida (jerk) en un factor 2 y reducir el tiempo de mecanizado hasta un 15 %.

MVC
Schwingungsdämpfung (copy 2)

Auf schrägen oder gekrümmten Flächen kommt es häufig zu Oberflächenproblemen in Form von sichtbaren Schatten oder Kontrastschwankungen. Zwei häufige Ursachen sind Elastizitäten im Antriebsstrang und Aufstellschwingungen.

Die Funktion MVC (Machine Vibration Control) unterdrückt diese dominanten niederfrequenten Schwingungen und ermöglicht ein schnelles
und vibrationsfreies Fräsen. Gleichzeitig können hohe Ruckwerte und damit höhere Beschleunigungen erreicht werden. Dadurch reduzieren
sich die Bearbeitungszeiten, ohne dass darunter die Oberflächenqualität leidet.
