Pantalla de manejo del StateMonitor de HEIDENHAIN

Pantalla de manejo intuitiva

Orientado a la práctica, con vista general y de uso fácil: La pantalla de manejo del StateMonitor proporciona una vista general rápida del estado actual de la producción. Bajo los puntos de menú "Parque de máquinas", "Messenger", "Pedidos", "Mantenimiento" y "Evaluaciones" se encuentran todas las funciones necesarias para registrar, valorar y evaluar los datos de las máquinas de forma individualizada. Con ello se tiene siempre a la vista la disponibilidad y la tasa de utilización de las máquinas.

Software

StateMonitor

Pantalla de manejo

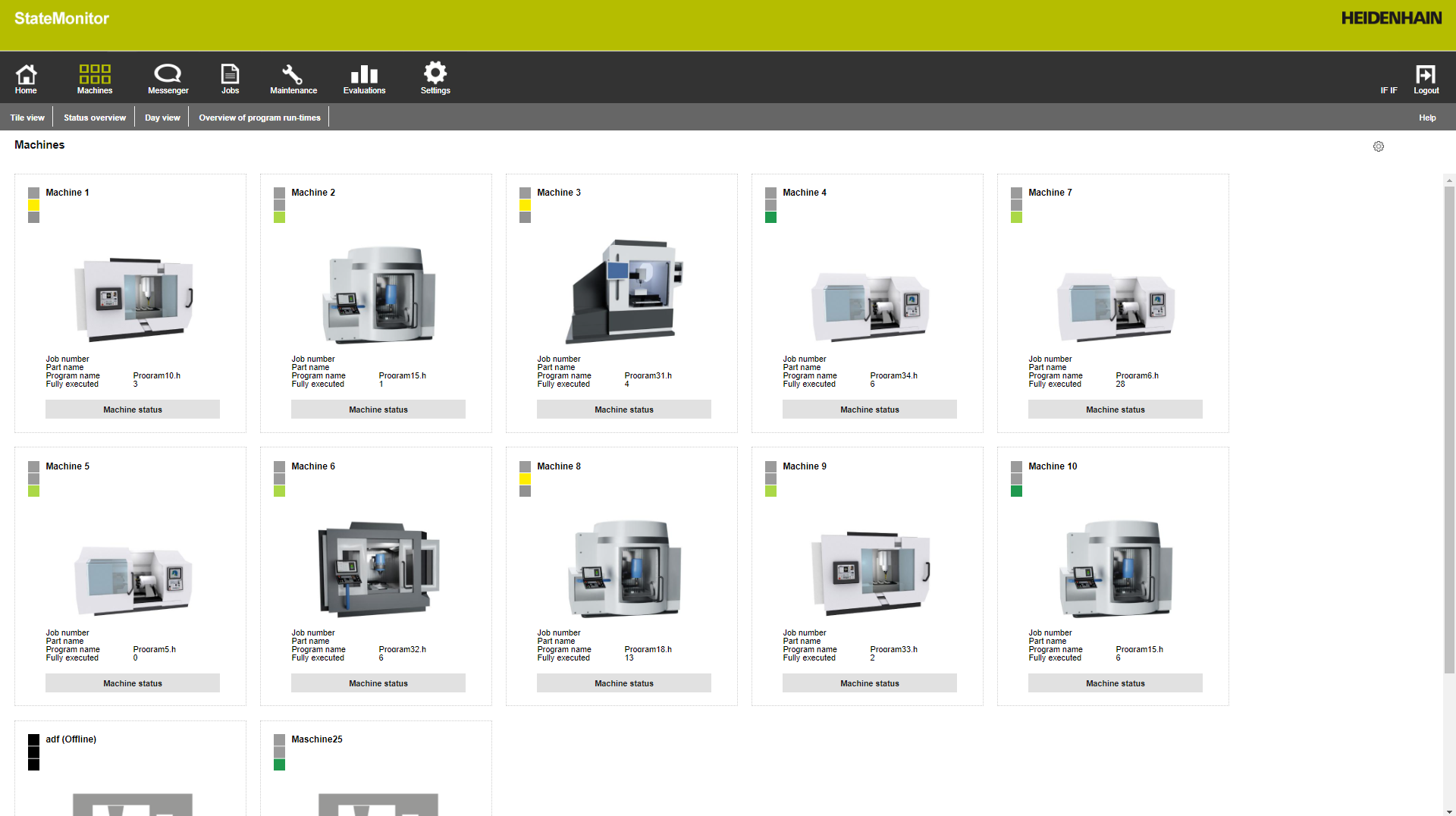

Resumen del estado de la máquina

Con el software de monitorización StateMonitor se tiene siempre a la vista el estado actual de la máquina. La indicación Parque de máquinas permite obtener una vista en tiempo real del estado de la producción de cada una de las máquinas. Para ello no es estrictamente necesario estar in situ en la producción; también se puede usar el StateMonitor con terminales móviles. De este modo se tiene a mano información importante sobre el parque de máquinas incluso durante una reunión o en la oficina. Totalmente conforme a sus deseos y autorizaciones, con el StateMonitor puede acceder a datos del funcionamiento también fuera de su red de la empresa.

Vista general de los estados de las máquinas

Mediante el botón "Estado de la máquina" puede consultar la información sobre el estado de la máquina, las posiciones del override, los detalles de las herramientas y los mensajes de señal, así como los mensajes de las máquinas, entre otros.

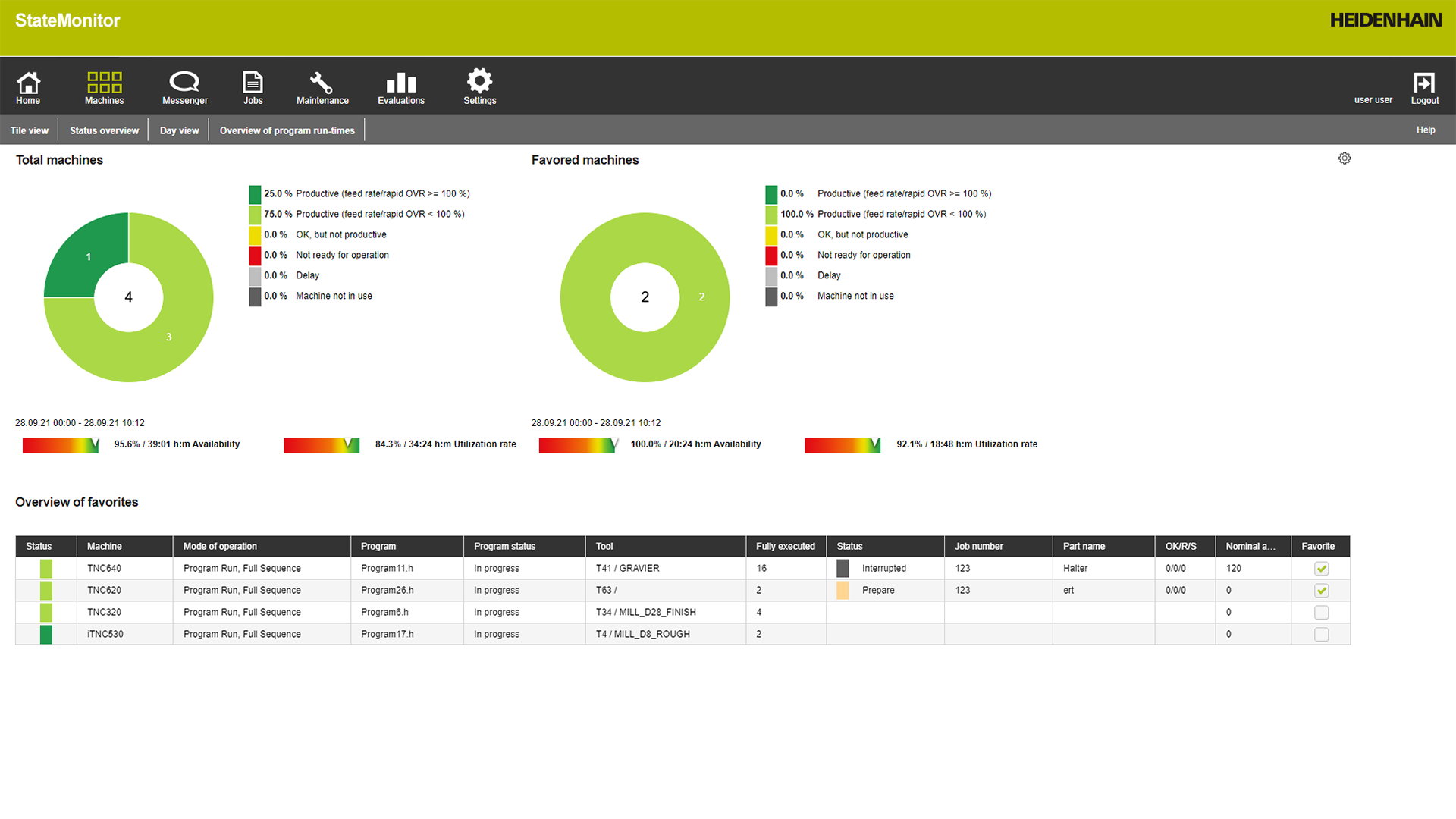

Visualización gráfica de la productividad

En la vista general del estado se puede obtener una descripción gráfica del parque de máquinas. Con la ayuda de un gráfico circular queda claro enseguida cuántas máquinas son productivas y cuántas no están listas para el servicio o no se están utilizando. Además, aquí puede encontrar más información sobre la disponibilidad y el grado de utilización de las máquinas. Existe la posibilidad de establecer máquinas favoritas sobre las que obtener una vista general del estado con la correspondiente información adicional sobre el modo de funcionamiento o programa.

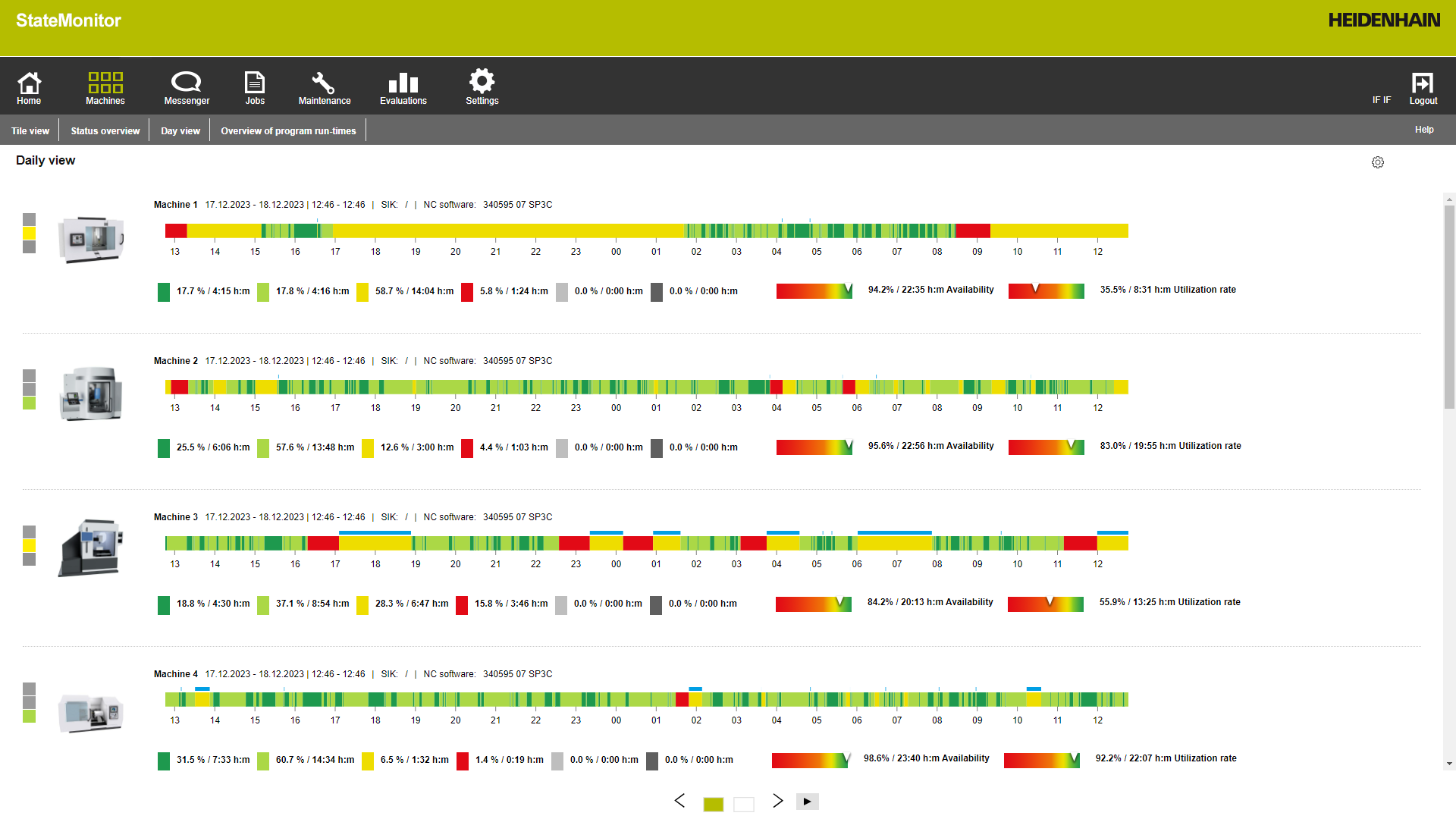

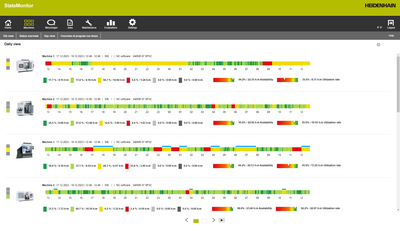

Vista diaria de los estados de máquina

Con la vista diaria obtendrá Usted una visión detallada de los estados de máquina registrados en el eje temporal. Esto le permite evaluar, para cada máquina individual, los valores característicos previamente determinados, tales como el grado de utilización y la disponibilidad. Además, puede consultar informaciones adicionales ya registradas e incluirlas inmediatamente para la evaluación de los valores característicos.

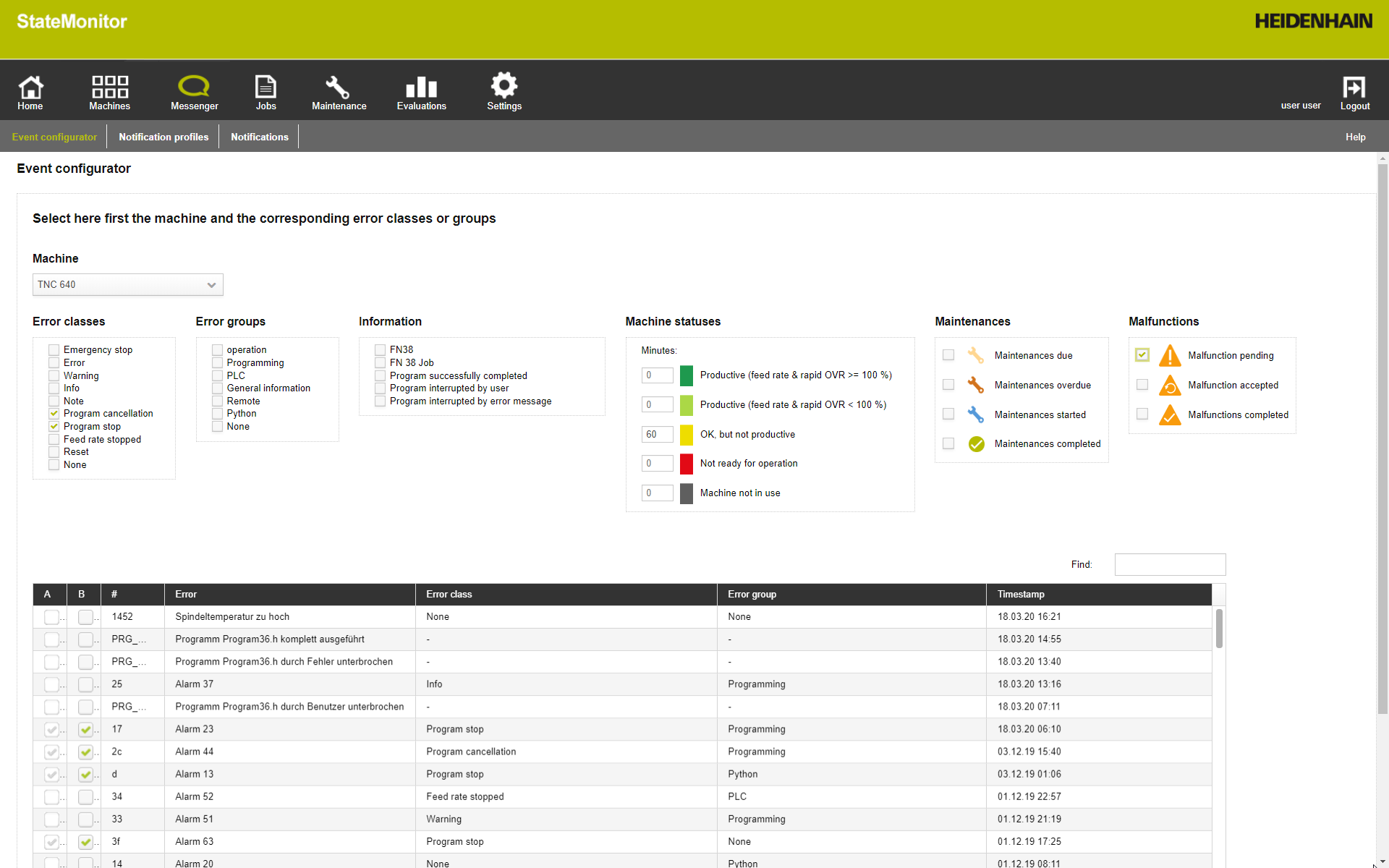

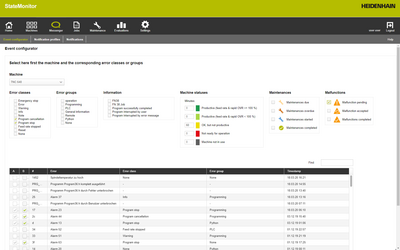

Funciones de información individuales

Al usar StateMonitor, no necesita estar siempre justo al lado de la máquina herramienta. Messenger le informa asimismo, por correo electrónico a su teléfono inteligente o tableta, sobre si la máquina se encuentra en estado productivo, si hay algún fallo o si es necesario realizar tareas de mantenimiento. Además, usted tiene la facultad individual de definir qué mensajes de máquina recibe cada operario.

Se establecen concretamente los intervalos de tiempo en los que el StateMonitor debe enviar un mensaje y definir además quién recibe notificaciones y con qué eventos, incluso de fuera de la red de la empresa. Esto permite una rápida capacidad de reacción, siempre que sea necesario. Menos interrupciones significan más productividad. Utilice las extensas funciones del Messenger para mantener la vista de conjunto sobre su parque de máquinas, independientemente de dónde se encuentre, y aumentar la eficiencia de sus máquinas a largo plazo.

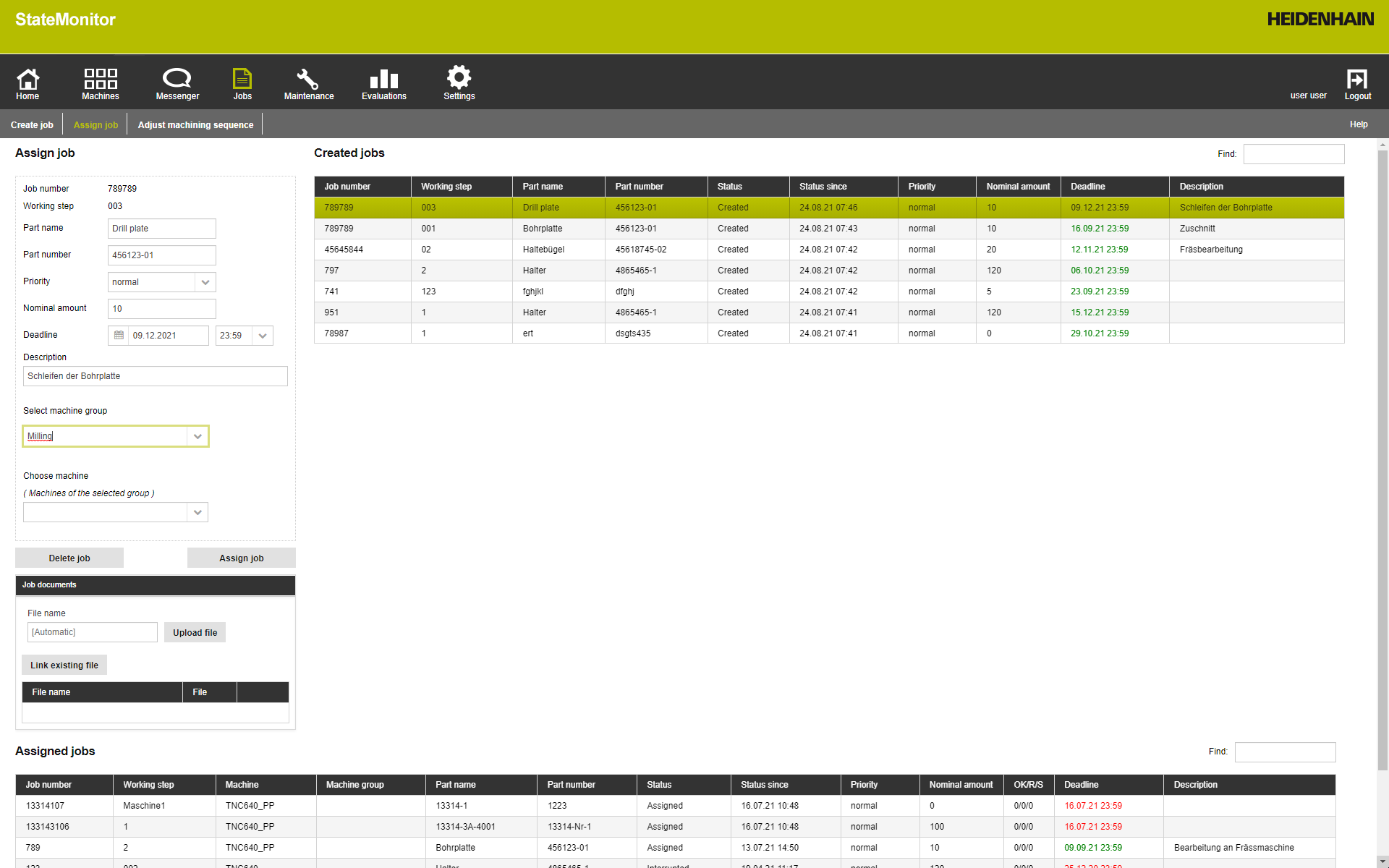

Organización de trabajos intuitiva mediante JobTerminal

Mediante la opción de software JobTerminal puede ejecutar o asignar trabajos o pasos de trabajo, registrar tiempos de preparación y producción de forma manual o automática, almacenar datos sobre trabajos y definir secuencias de mecanizado. De este modo dispone en todo momento de toda la información sobre trabajos pendientes, en curso o finalizados. El registro de datos de funcionamiento se realiza de forma centralizada, rápida y clara. Esta es su base de datos para una evaluación detallada de los trabajos. Además, JobTerminal le ayuda a determinar y recalcular los plazos de los trabajos.

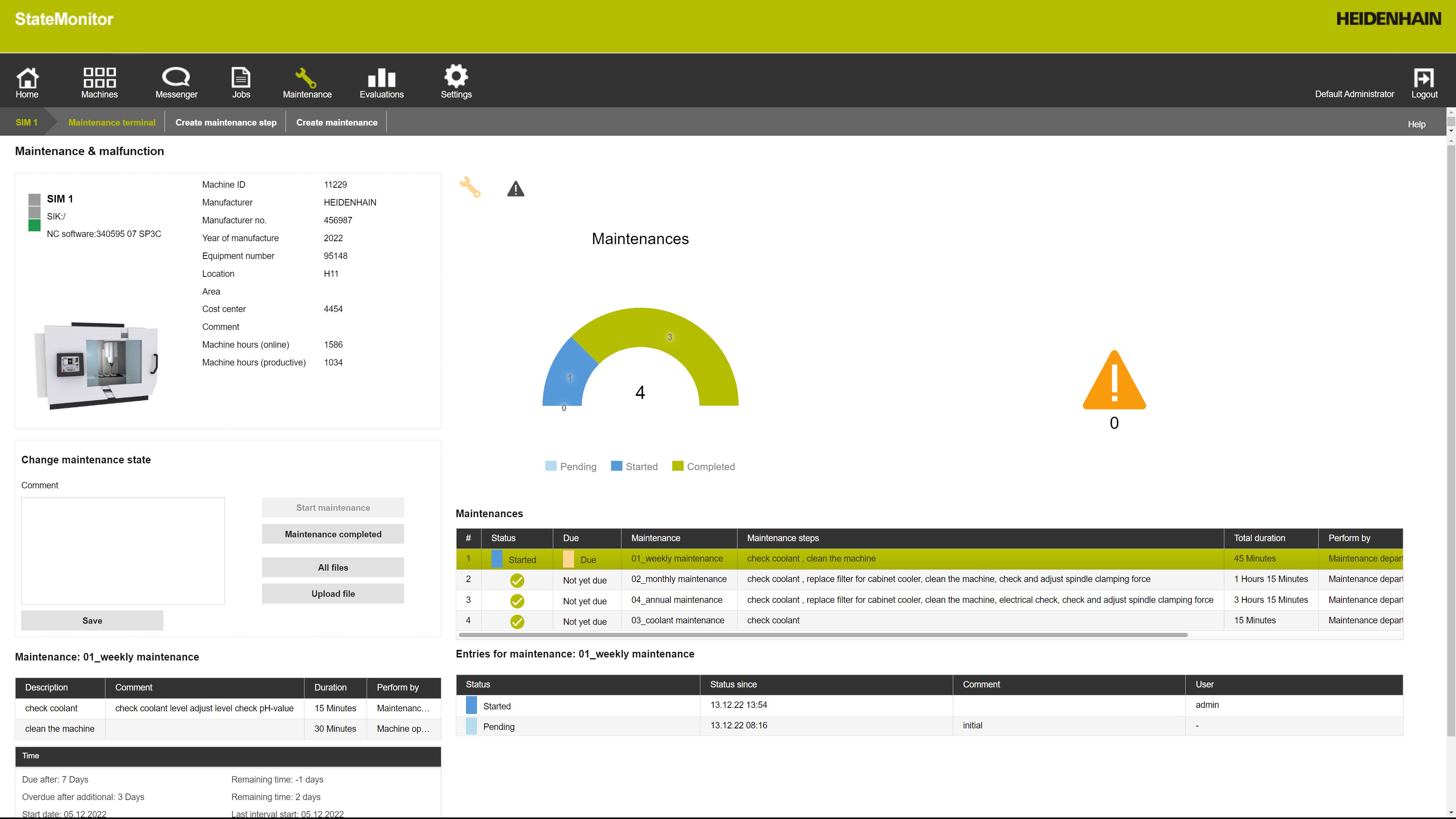

Organización del mantenimiento según las necesidades

A medida que aumenta la complejidad de una máquina de producción, los temas de mantenimiento y solución de averías se vuelven cada vez más importantes. El objetivo debe ser mantener la disponibilidad de las instalaciones lo más alta posible y limitar las costosas pérdidas de producción a lo realmente inevitable. En el punto de menú Mantenimiento puede Ud. vincular las tareas de mantenimiento a los intervalos de mantenimiento según sus necesidades. Para ello se dispone de una amplia gama de opciones de configuración. De esta manera se evitan costos innecesarios por mantenimientos realizados demasiado pronto o demasiado tarde. Para ello, puede Ud. preparar los intervalos de mantenimiento a partir de una combinación de períodos de mantenimiento, horas de funcionamiento, o también de mensajes de la máquina y estados de los sensores.

A pesar de un mantenimiento óptimo, los fallos de funcionamiento nunca pueden evitarse por completo. Para ayudarle a responder rápidamente en estas situaciones, StateMonitor puede informar y protocolizar los fallos y notificarlos a las personas responsables inmediatamente. De esta manera puede ahorrar un tiempo valioso durante la resolución de problemas. Gracias a la protocolización pueden calcularse posibles costes de optimización de forma más fundamentada.

Evaluaciones detalladas

Tanto si se trata de realizar análisis, descubrir potenciales o aumentar la productividad, las evaluaciones concluyentes del parque de máquinas son imprescindibles. Para ello, el software StateMonitor ofrece numerosas posibilidades bajo el punto de menú Evaluaciones.

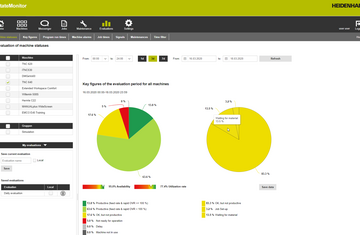

Evaluación de los estados de la máquina

Selección de una máquina o de varias máquinas para la evaluación
Intervalo de tiempo de la evaluación, libremente definible
Comparación del grado de utilización y de la disponibilidad de varias máquinas

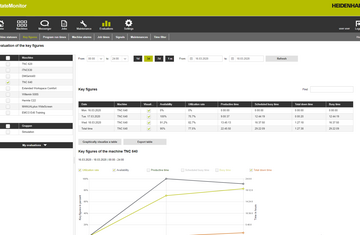

Evaluación de los datos

Determinación de los datos, disponibilidad y grado de utilización para un intervalo de tiempo definido
Visualización gráfica de los datos hallados y los tiempos de estado asociados
Exportación de los valores de los datos en forma de fichero CSV para su ulterior procesamiento en una hoja de cálculo

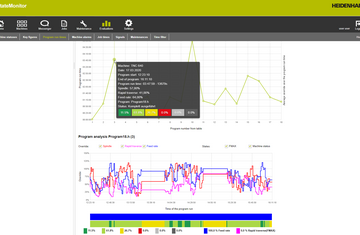

Evaluación de los tiempos de ejecución del programa

Visualización gráfica de varios programas
Análisis de la parte FMAX y de la parte de avance mediante el tiempo de ejecución del programa
Exportación de los tiempos de ejecución del programa como fichero CSV para el ulterior procesamiento en un cálculos de tablas
Evaluación de la ejecución total del programa

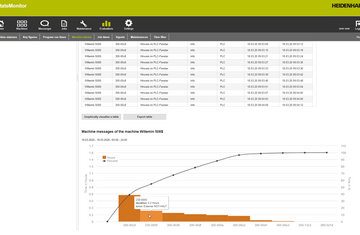

Evaluación de los avisos de máquina

Visualización de los mensajes de las máquinas y de las notificaciones generadas mediante instrucciones FN38
Determinación de los motivos de los fallos en la producción e interrupciones del programa
Exportación de los mensajes de las máquinas en forma de ficheros CSV para su ulterior procesamiento en una hoja de cálculo

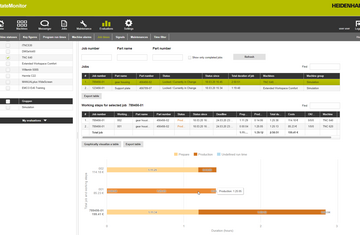

Evaluación de los tiempos de los encargos

Recálculo de los pasos del trabajo individuales y de la totalidad de los encargos de producción
Determinación de los números de piezas producidas con su clasificación en OK, Rework y Scrap
Visualización gráfica de los tiempos de los encargos determinados con su clasificación en Preparación, Producción o Duración no definida con más precisión.
Exportación de los tiempos de los encargos en forma de ficheros CSV para su ulterior procesamiento en una hoja de cálculo

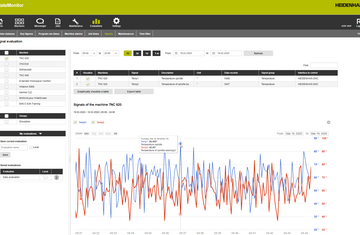

Evaluación de señales específicas de la máquina

Visualización gráfica de diversas señales específicas de la máquina
Representación de las posibles variaciones de señal dentro del intervalo de tiempo registrado
Mostrar correlaciones entre las señales registradas Exportación de los valores de la señal para su posterior procesamiento en, por ejemplo, TNCscope
Conexión a un servidor SMTP para las notificaciones por correo electrónico
Active Directory para la autentificación de usuarios

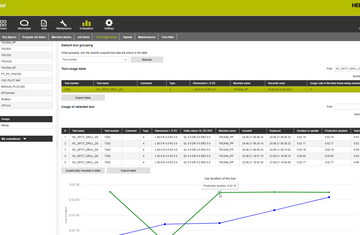

Evaluación de los datos de las herramientas

Registro de los tiempos de uso de las herramientas
Determinación de la vida útil real y la frecuencia de uso de las herramientas
Cotejar las herramientas necesarias del programa NC con las herramientas existentes de la tabla de herramientas

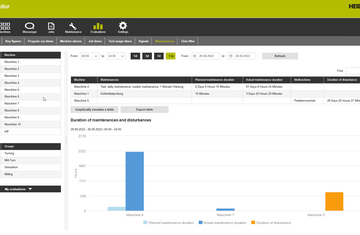

Evaluación del mantenimiento y las averías

Comparación del tiempo de mantenimiento previsto y el real
Evaluación de los mensajes de averías y su frecuencia

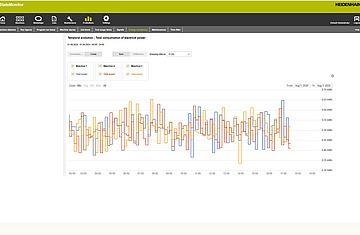

Evaluación del consumo real de energía

Adquisición de señales de energía eléctrica, aire comprimido y agua de proceso mediante sensores adicionales
Evaluación y comparación del consumo energético de las máquinas
Determinación de los costes energéticos relacionados con la ejecución del programa
