Planificación anticipada del proceso de producción

El TNC 640 proporciona para la producción en serie de piezas y para la administración de palés muchas funciones potentes. Una de ellas es el Batch Process Manager (opción 154). Mediante dicha opción, es posible planificar el siguiente proceso de producción directamente en el control numérico.

Organización de los turnos de día, de noche y de fin de semana

Mediante el Batch Process Manager, los pedidos pendientes se organizan rápidamente, con una buena disposición y de modo seguro para el proceso. Con este propósito, en primer lugar se almacena una cierta cantidad de existencias para el encargo. Solo hace falta introducir las tareas planificadas para el turno de noche pendiente, para todo el día o bien para el próximo fin de semana.

El Batch Process Manager se encarga de verificar dicha cantidad de existencias para el encargo y proporciona información relevante acerca del proceso de producción que se espera, por ejemplo:

  • ¿Cuánto tiempo se someterá a la máquina a la carga máxima?
  • ¿En qué momento se requerirá intervenir manualmente?

Detectar anticipadamente factores críticos para el mecanizado

Asimismo, el control numérico se encarga de verificar automáticamente que se cumplan todas las condiciones previas para el procesado sin dificultades de los pedidos introducidos:

  • ¿Se ha indicado un punto de referencia a un plano de palés, de programa o sujeción?
  • ¿Se ejecuta el programa NC en la simulación sin mensajes de error?
  • ¿Qué herramientas no están disponibles o bien se ha agotado su tiempo de vida útil?

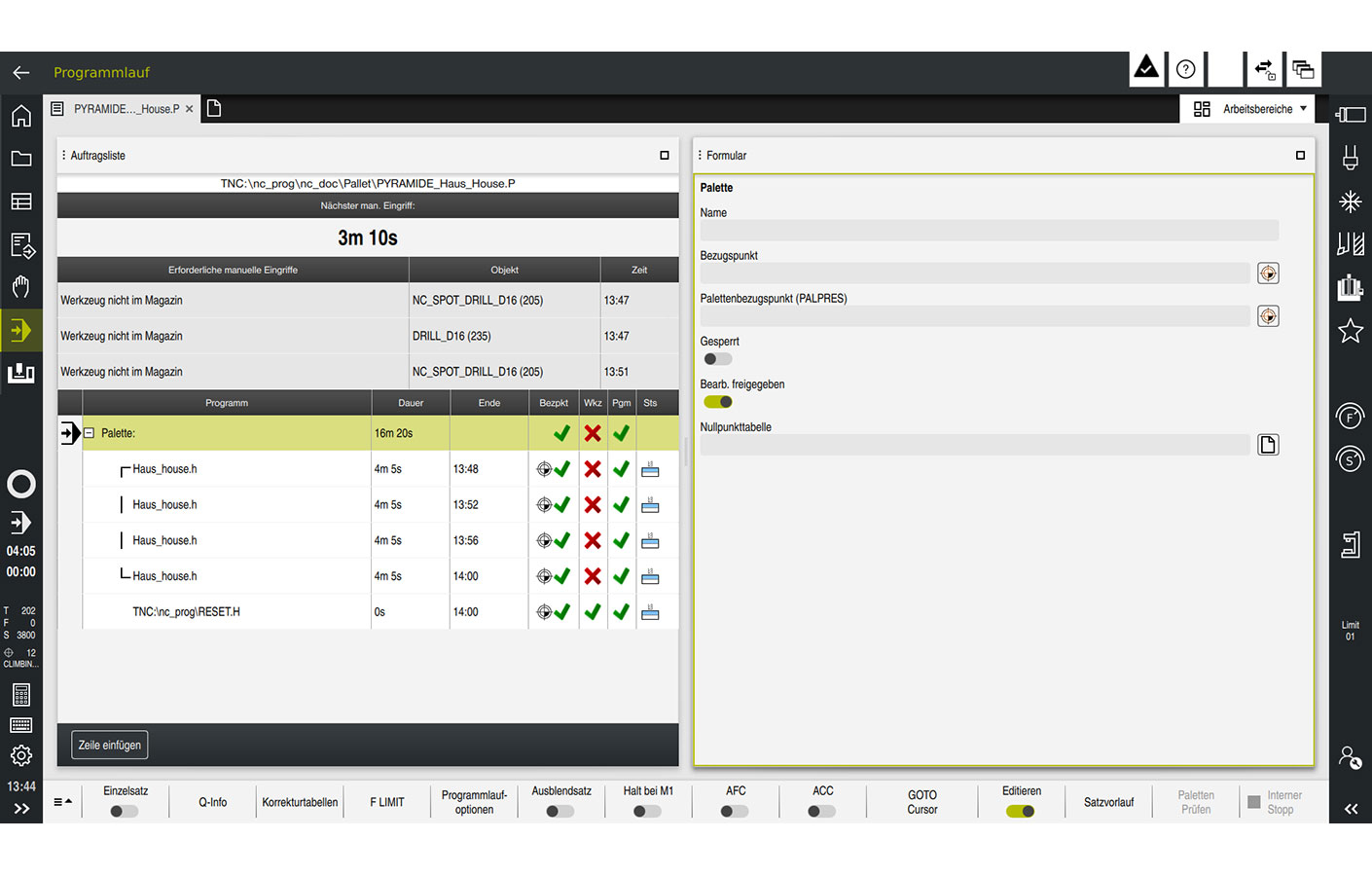

Símbolo de verificación en color verde = todo está correcto

El Batch Process Manager muestra el resultado de dichos procesos de verificación de modo comprensible y unívoco en un resumen gráfico: si todo está correcto, se muestran símbolos de verificación en color verde. Por lo tanto, inmediatamente se obtiene una vista global que indica si todos los programas se ejecutarán sin errores y dónde y en qué momento será imprescindible intervenir manualmente.

En el caso de que el control numérico detecte un problema, por ejemplo una herramienta cuyo tiempo de vida útil no sea suficiente para el mecanizado planificado, el Batch Process Manager le indicará el instante previsto en que será necesaria una intervención manual. Una condición necesaria para todas los verificaciones al respecto de las herramientas es la opción 93 "Gestión ampliada de herramienta".

A condición de que las existencias sean suficientes

El Batch Process Manager le mostrará de un solo vistazo cuánto durarán las existencias del pedido. El Batch Process Manager repite periódicamente dichos procesos de verificación, de modo que en la visualización siempre se obtienen datos actualizados.

Con antelación, el Batch Process Manager le informa específicamente sobre:

  • La secuencia de mecanizado
  • El próximo instante en que será necesaria una intervención manual
  • La duración y tiempo de funcionamiento del programa
  • Información de estado al respecto del punto de referencia, la herramienta y el programa NC

El modo de funcionamiento

El Batch Process Manager se basa en la gestión de palés del TNC 640, o mejor dicho, interpreta el fichero de palés en segundo plano. El control numérico TNC almacena todos los datos introducidos en el Batch Process Manager en dicho fichero de palés.

Así pues, se dispone de los siguientes elementos estructurales del fichero de palés para la introducción:

  • Palet
  • sujeción
  • Programa

Representación de la situación real

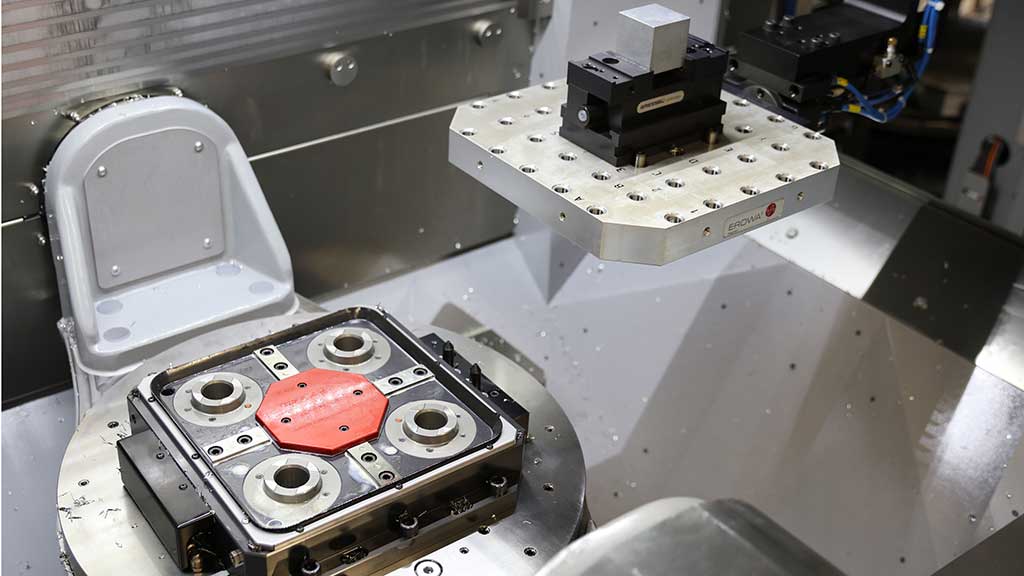

Mediante dichos elementos estructurales, el Batch Process Manager es capaz de reproducir la situación real en una máquina con palés. Para cada palé existe una entrada propia, opcionalmente se puede indicar un plano de sujeción y los programas NC correspondientes para la pieza de trabajo.

En cualquier momento, es posible editar los datos introducidos de modo muy sencillo

Para la introducción de los datos necesarios, el Batch Process Manager proporciona posibilidades de edición convenientes. Es posible copiar, desplazar e introducir datos estructurales por separado o bien completos. Asimismo, al administrar los palés es posible generar nuevas entradas.

Así, se dispone una provisión para pedidos que se procesará linealmente. De todos modos, también es posible bloquear programas individuales o palés completos. Sencillamente, se omitirán en la secuencia de mecanizado.

Para la automatización y la producción de piezas individuales

Aunque el Batch Process Manager ha sido diseñado para máquinas de mecanizado con procesos automatizados, también tiene sentido emplearlo en la fabricación clásica de piezas individuales. Esto se debe a que en el caso de que las máquinas no dispongan de palés, es posible utilizar igualmente los elementos estructurales mencionados anteriormente.

Solo hace falta indicar al Batch Process Manager cómo debe comportarse la máquina al final de un programa NC.

  • En un proceso de fabricación automatizado, se cambia el palé siguiente y se prosigue el mecanizado automáticamente.
  • En la producción de piezas individuales sin palés, el sistema se configura para que el operario de la máquina prepare manualmente la pieza siguiente, y a continuación se inicie el siguiente proceso de mecanizado.

El procesado del programa NC se realiza ya sea mediante la gestión de palés o, como de costumbre, a través del programa NC individual en ejecución continua.
