Simulación gráfica

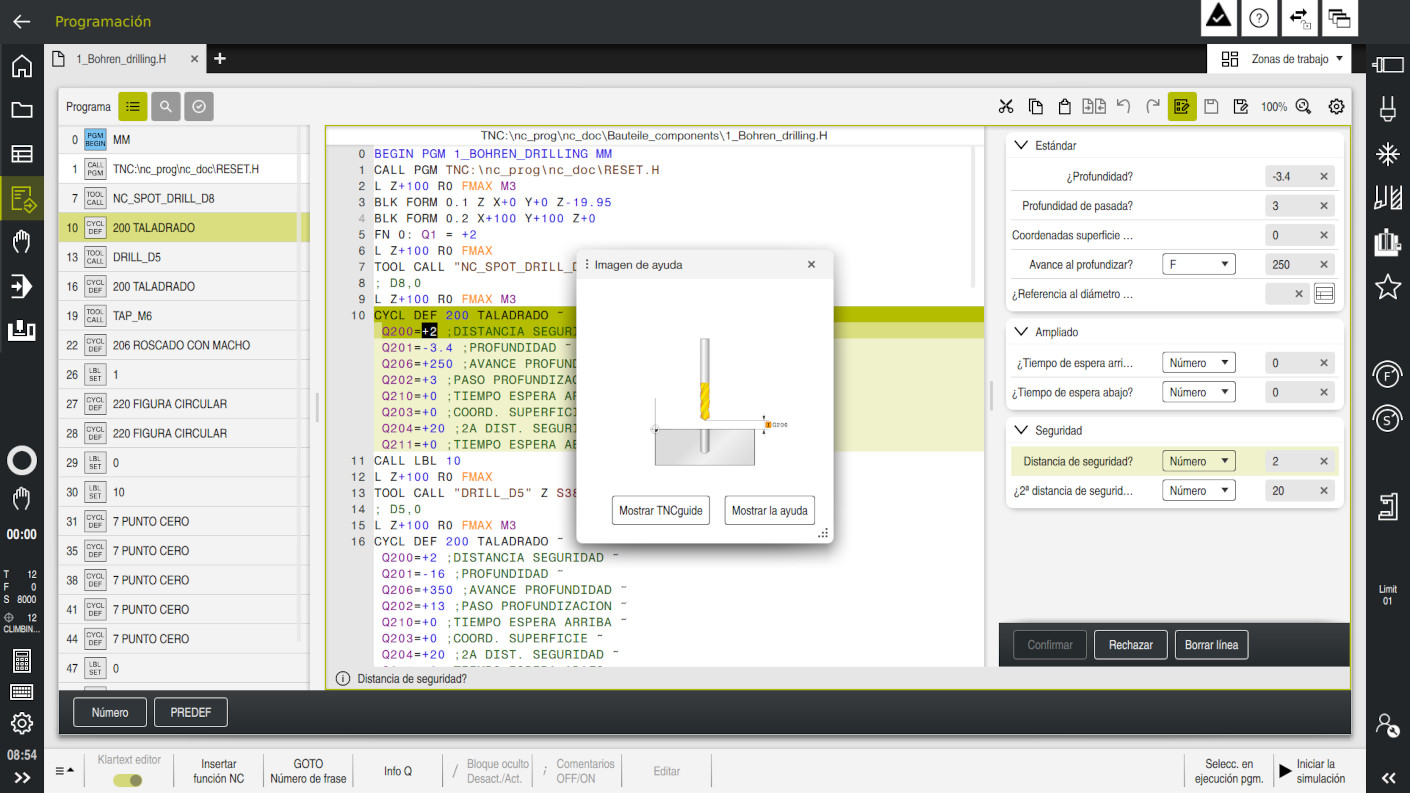

Figuras auxiliares

En la programación de ciclos en con diálogo en lenguaje conversacional, el TNC muestra para cada parámetro una ayuda gráfica relevante.

Esto simplifica su comprensión y acelera la programación. Especialmente en funciones que no se precisan diariamente, dicho tipo de ayuda a la programación resulta muy útil.

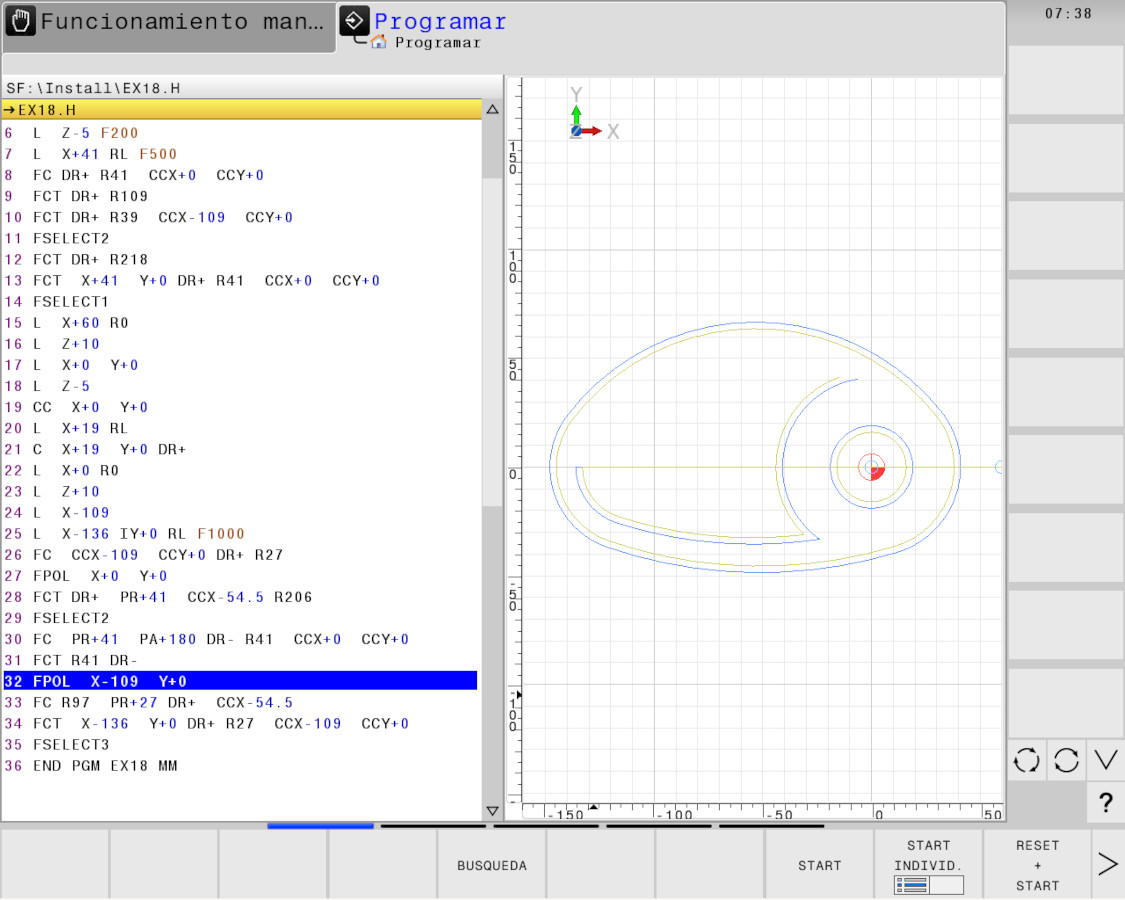

Gráfico de programación

El TNC registra paso a paso cada elemento del contorno que usted está programando. De este modo se reconoce si el programa de mecanizado se corresponde con el plano de la pieza.

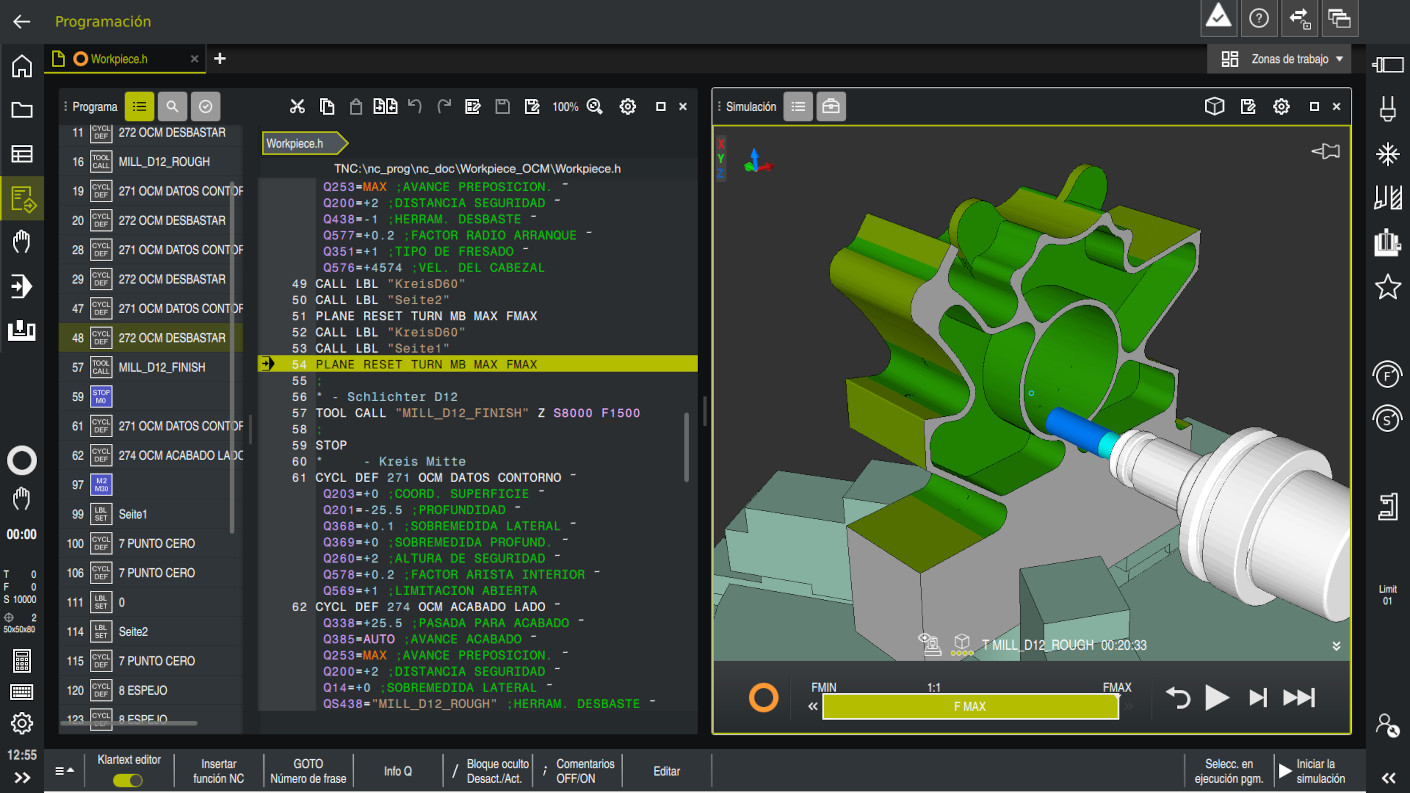

Gráfico de la ejecución del programa

Los gráficos de programación y de prueba se encuentran también disponibles paralelamente al mecanizado de la pieza. Además, el TNC registra gráficamente el mecanizado de la pieza que se está realizando.

Durante el trabajo de programación, pulsando una tecla siempre puede volver a supervisar el mecanizado en curso de la pieza. Esto resulta especialmente útil cuando la observación directa queda restringida por el refrigerante y por la cabina de protección.

Gráfico de test

Da lo mismo que se desee comprobar un programa simple que uno complejo: en el modo de funcionamiento Test de programa, el TNC simula un mecanizado gráficamente; y lo hace en un tiempo muy corto. La simulación gráfica requiere un mecanizado de la pieza con una herramienta de forma cilíndrica. La representación también es posible para el mecanizado con una fresa esférica, con la condición de que la tabla de herramientas esté activa.
