Mecanizado de 5 lados en un paralelepípedo

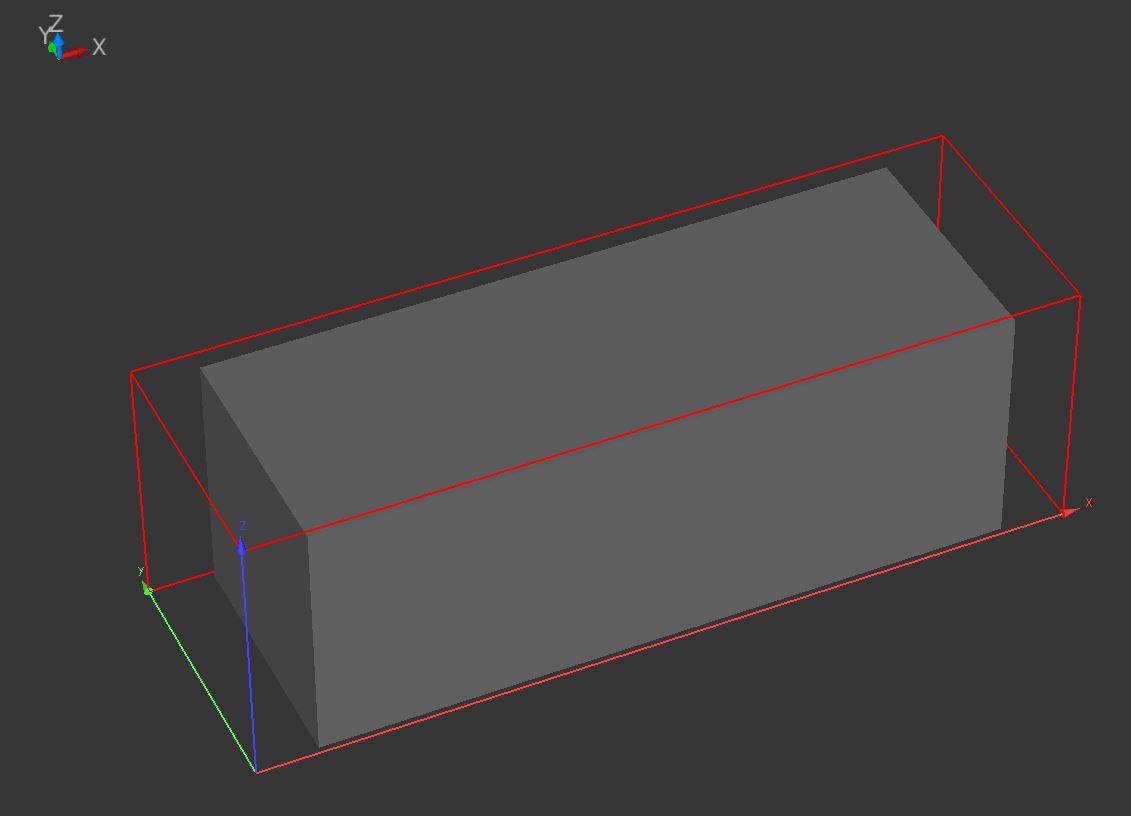

Programa NC para mecanizar un paralelepípedo de 5 lados. El punto de referencia debe encontrarse en el eje X e Y en el centro de la pieza en bruto y en el eje Z en la parte inferior. Deben definirse todos los parámetros necesarios al inicio del programa. A partir de dichos valores, el control numérico calcula las sobremedidas laterales y las dimensiones de la forma BLK. En el eje X e Y, el control numérico divide las diferencias entre la pieza en bruto y acabada en sobremedidas iguales de las dos superficies. En el eje Z, el control numérico calcula la sobremedida de forma que la pieza solo se mecanice por la parte superior. Tras los cálculos, el control numérico decide en qué ejes es necesario un mecanizado (pieza en bruto > pieza acabada). Si es necesario un mecanizado, desplaza el punto cero a la superficie que se va a mecanizar, aproxima la herramienta a una posición de basculación, inclina los ejes giratorios en la posición correcta y mecaniza la superficie con el ciclo 232. Después, se retira la herramienta y se deshace la inclinación. Seguidamente, el control numérico desplaza el punto cero a la segunda superficie del eje que se va a mecanizar, lo vuelve a aproximar a una posición de basculación adecuada, inclina la herramienta y mecaniza también esta superficie.

Si las cinco superficies deben mecanizarse, la secuencia de mecanizado es primero la superficie en X+ y, a continuación, la de X-. Después, se mecanizan las superficies de lado Y+ y, tras ello, las de la dirección Y-. Por último, el control numérico mecaniza la pieza en el eje Z.
