Patrón de puntos líneas sobre superficie circular

Patrón de puntos líneas sobre superficie circular

NC1025

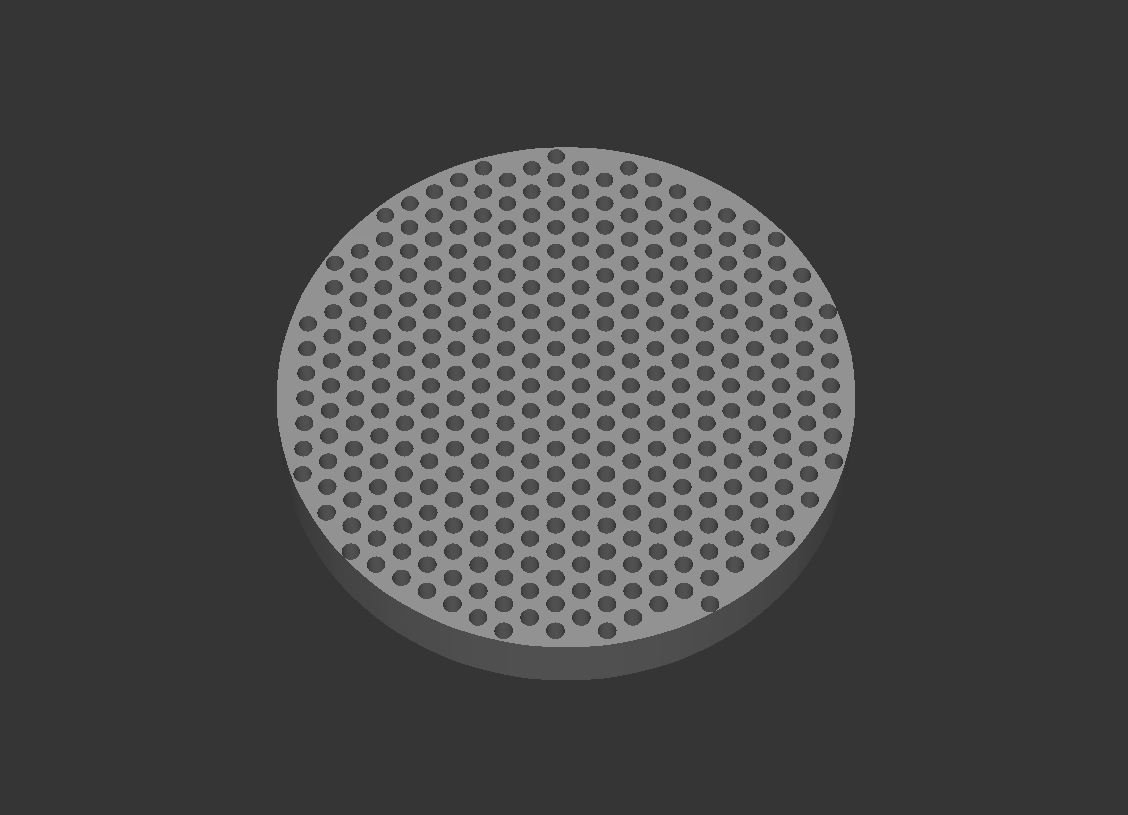

Programa NC para la definición de un patrón de puntos en el que se crean taladros sobre una pieza redonda dispuestos linealmente (placa de condensador). Las líneas transcurren paralelamente al eje X. Definir la distancia de los taladros en la dirección X en un parámetro. Definir asimismo un factor que fija la distancia de las líneas en la dirección Y, y otras para el parámetro que se necesita para el cálculo. A partir de dichos valores, el control numérico calcula todas las posiciones de mecanizado posibles, se desplaza a las mismas y llama un ciclo de taladrado definido por usted. El control numérico tiene en cuenta el radio de la herramienta en la determinación de la posición.

Product type

Taladrado Fresado de 3 ejes (X Y Z) Fresado de 3+2 ejes (X Y Z + ejes de aproximación) Fresado de 5 ejes (X Y Z + ejes de rotación) Fresado de 5 ejes con funciones de torneado (X Y Z + ejes de rotación) Programa NC Puesto de programación Estación de programación VirtualBox Control numérico de la máquina TNC 640 TNC 620 iTNC 530 TNC 320 TNC 426/430 TNC 415/425 TNC 410 TNC 407 TNC 355 TNC 310 TNC 155 TNC7
