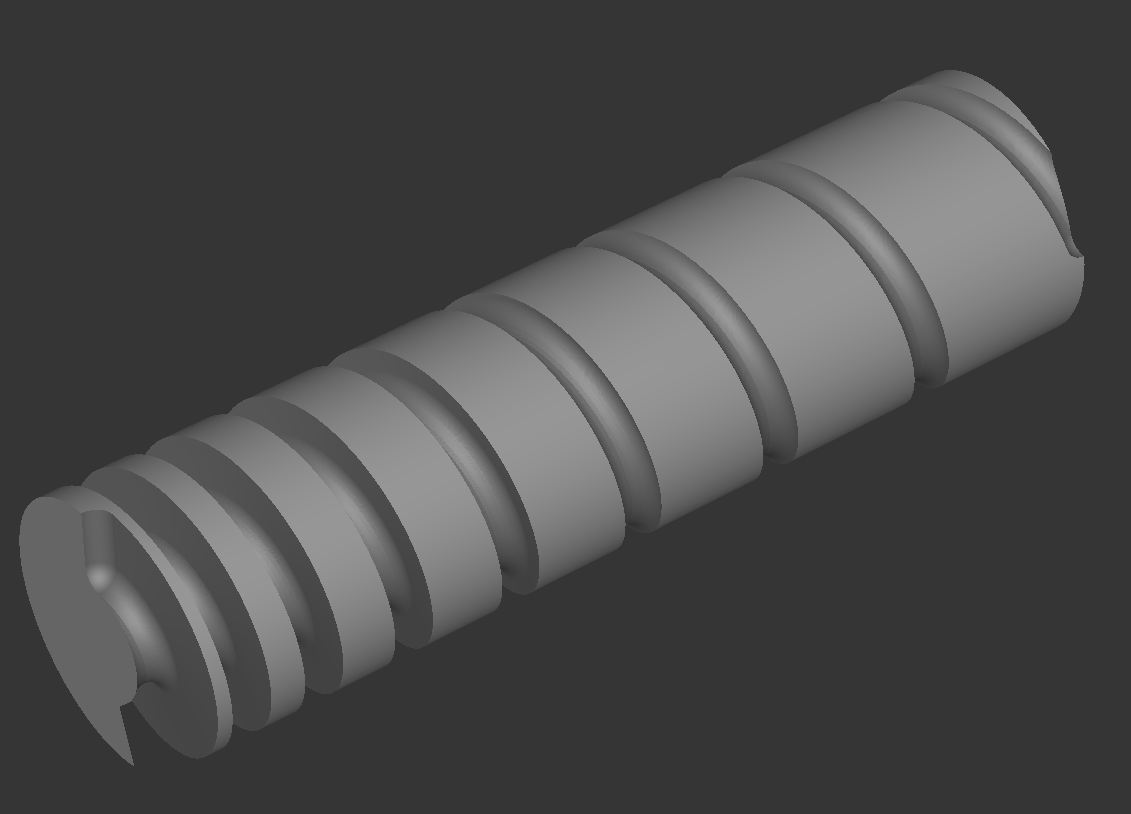

Ranura con forma de espiral en una superficie lateral del cilindro

Ranura con forma de espiral en una superficie lateral del cilindro

NC4215

Programa NC para realizar una ranura con forma de espiral en la superficie lateral de un cilindro. El programa se ha creado para una máquina con eje A. Al inicio del programa se definen todos los parámetros necesarios. Aquí debe definir, entre otros, que el diámetro interior (núcleo) de la ranura aumente su tamaño o modifique el paso de la espiral (eje de extrusión). A partir de los parámetros, el control numérico calcula la trayectoria de la herramienta y la aproxima. La trayectoria de la herramienta se compone de frases lineales para las que el control numérico calcula cada vez el punto final en X, Z y A. Se puede determinar en cuántas frases lineales se divide una vuelta del eje A con el parámetro División.

El cilindro debe fijarse céntrico al eje A
