En nuestra base de datos NC-Solutions encontrará soluciones para tareas que se repiten frecuentemente

Visor de documentos

NC FAQ1107

Puede abrir ficheros PDF directamente en el control numérico con HEROS 5. Para ello, al programar puede visualizar el plano de la pieza o los bocetos de sujeción y los planes de montaje en una ventana superpuesta, por ejemplo.

  1. Pulsar la tecla DIADUR izquierda o posicionar el ratón en el borde inferior de la pantalla

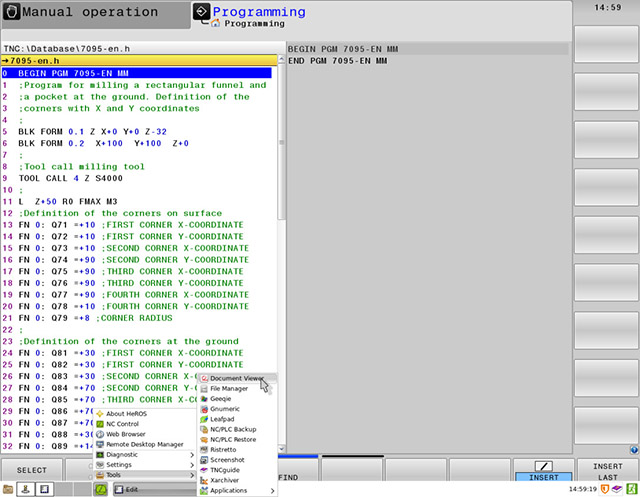

  2. Tools - Seleccionar visor de documentos

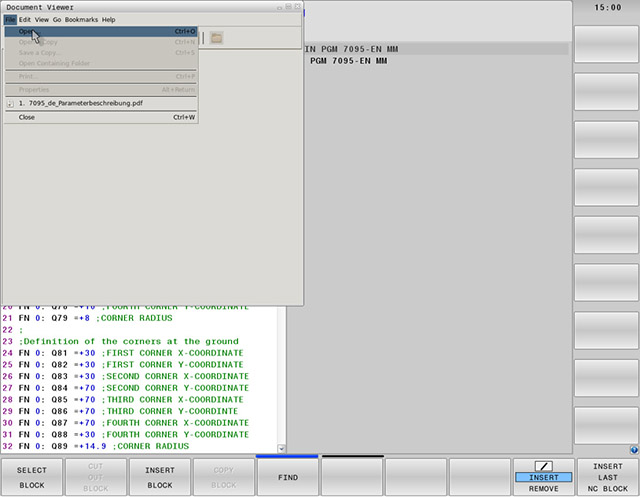

  3. Fichero - Seleccionar abrir

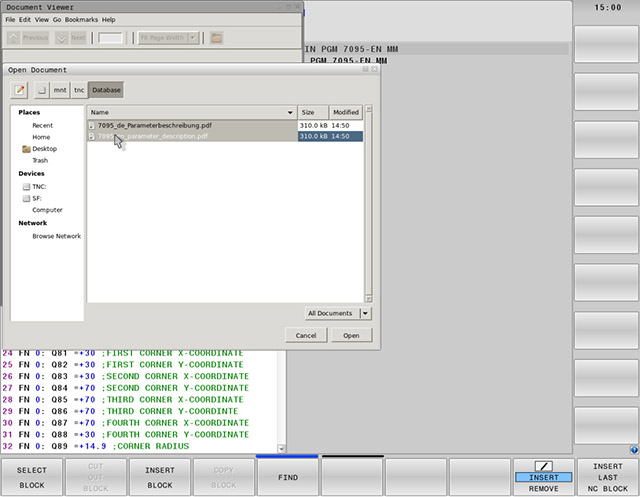

  4. Seleccionar un fichero

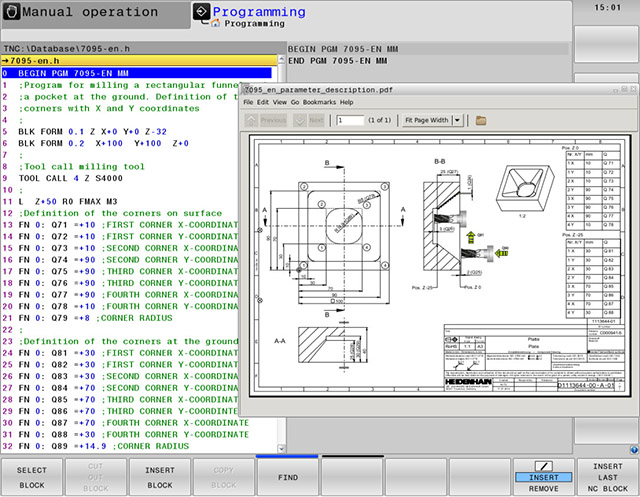

Verá el fichero PDF seleccionado en una ventana superpuesta. Puede modificar el tamaño de la ventana y desplazarla a voluntad con el ratón.

Product type

Control numérico de la máquina Estación de programación VirtualBox FAQ TNC 640 TNC 620 iTNC 530 TNC 320 TNC 128 CNC PILOT 640 MANUALplus 620
