Desbarbar superficie ajustada de un círculo en tres ejes con herramienta de moldeo

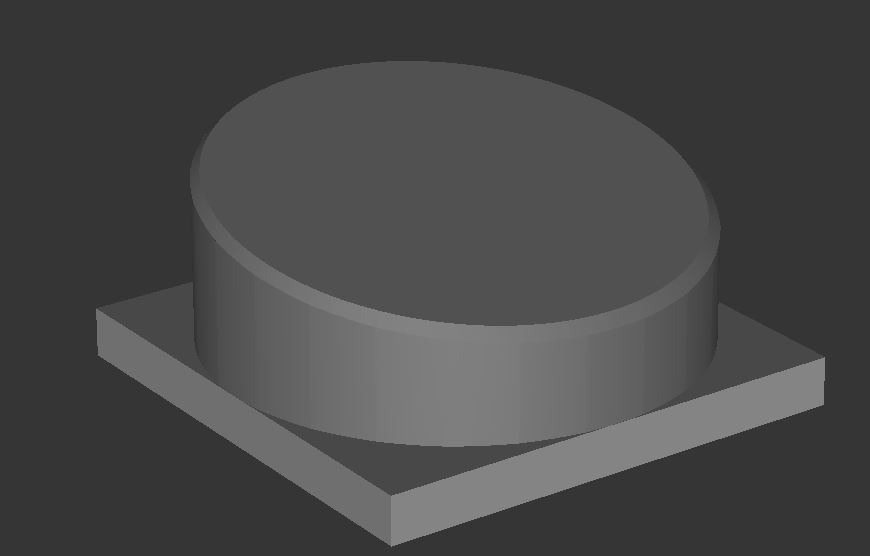

Programa NC para desbarbar una isla circular o un taladro en una superficie ajustada. Para ello se emplea una herramienta de moldeo que se mueve únicamente con los tres ejes lineales. Al inicio del programa se definen todos los parámetros necesarios. En el programa de ejemplo, el control numérico llama otro programa con el cual el control numérico fresa la isla circular y a continuación fresa oblicuamente la superficie. En este programa se deben adaptar las herramientas, los datos de entrada de los ciclos o, según la aplicación, los propios ciclos. En el programa principal, definir, tras la llamada del programa, la herramienta con la que debe realizarse el desbarbado. A continuación, el control numérico calcula la trayectoria de la herramienta y la aproxima. La trayectoria se compone de trayectorias lineales para las cuales el control numérico calcula respectivamente el punto final en las coordenadas X, Y y Z. Con el parámetro de la graduación se define en cuantas trayectorias lineales deben repartirse los 360 grados.

La profundidad definida en los parámetros y el radio se refieren al extremo de la herramienta, de forma que en la definición debe tenerse en cuenta si el offset de la herramienta debe ser hacia adentro, hacia fuera o en la profundidad.
