Esquema de taladros definido en una tabla

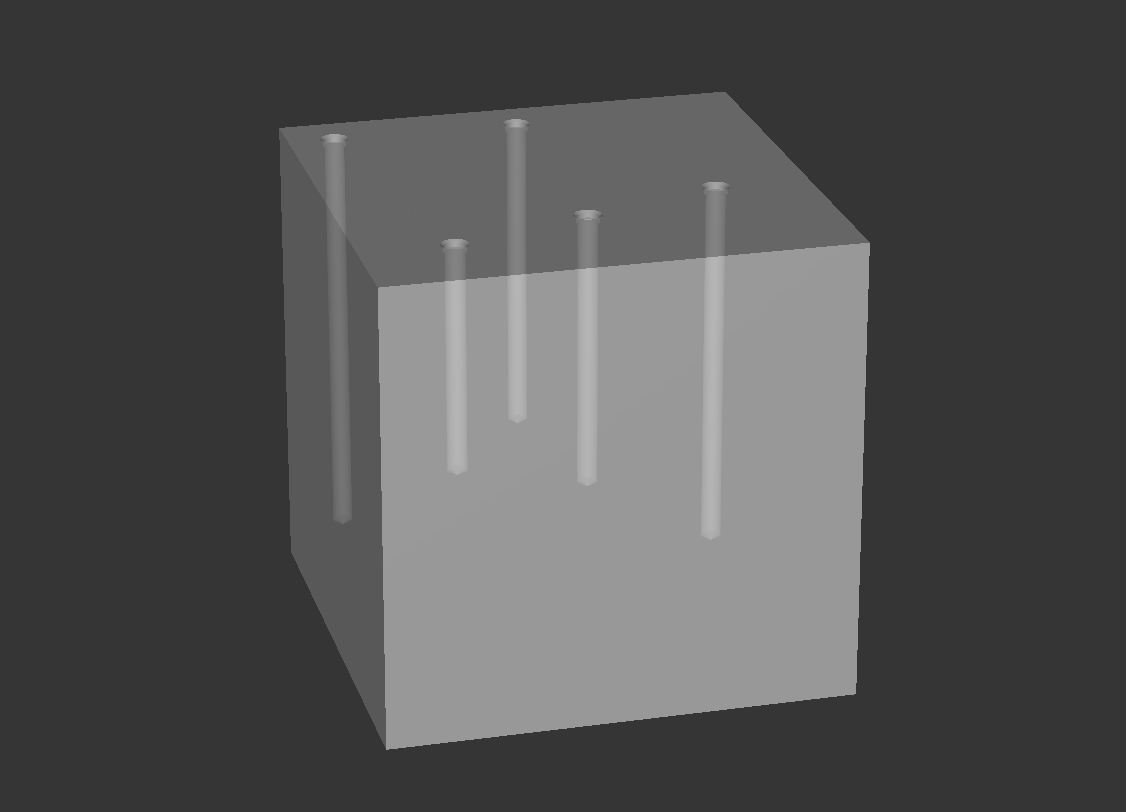

Programa NC, con el que se taladra en varias posiciones. En este ejemplo, las posiciones de taladro se guardan en una tabla. Esto presenta la ventaja de que de un modo muy simple se pueden asignar a las posicione diferentes profundidades de taladrado, distancias de seguridad y avances. El ejemplo está configurado de tal modo que primeramente se crea un centrado en las posiciones y, a continuación, un taladrado piloto. Para ambos procesos se ha empleado el ciclo 203. A continuación se taladran los taladros hasta la profundidad. Para ello se ha empleado la aplicación del ejemplo NC1070 de NC-Solutions. Todos los parámetros necesarios para ello se definen en el programa principal. En las posiciones del mecanizado, el control numérico llama, mediante ciclo 12 y M99, un programa en el que se programa el proceso de taladrado propiamente dicho.

Tras la definición del ciclo 203 se define a partir de cual línea el control numérico debe leer las posiciones de la tabla y cuantas de las líneas siguientes se deben emplear. A continuación, el control numérico lee la primera línea definida, se aproxima a la posición y ejecuta el ciclo. Luego lee la siguiente línea de la tabla, hasta que las posiciones definidas se hayan procesado todas. Para crear los taladros piloto se definen de nuevo únicamente la nueva herramienta y el Q 201 para la profundidad, y luego el control numérico vuelve a leer los valores de la tabla y ejecuta el mecanizado. Para el taladro definitivo se definen todos los parámetros que se necesitan. La profundidad se define con cero, ya que ésta está definida también en la tabla y, por consiguiente, no debe determinarse de nuevo. También entonces lee el control numérico la tabla y ejecuta el proceso de taladrado en las posiciones.

En el TNC 426 es posible a partir del software NC n.º: 280 472-xx
