Planear el radio a lo largo de un contorno en líneas de contorno

Planear el radio a lo largo de un contorno en líneas de contorno

NC3120

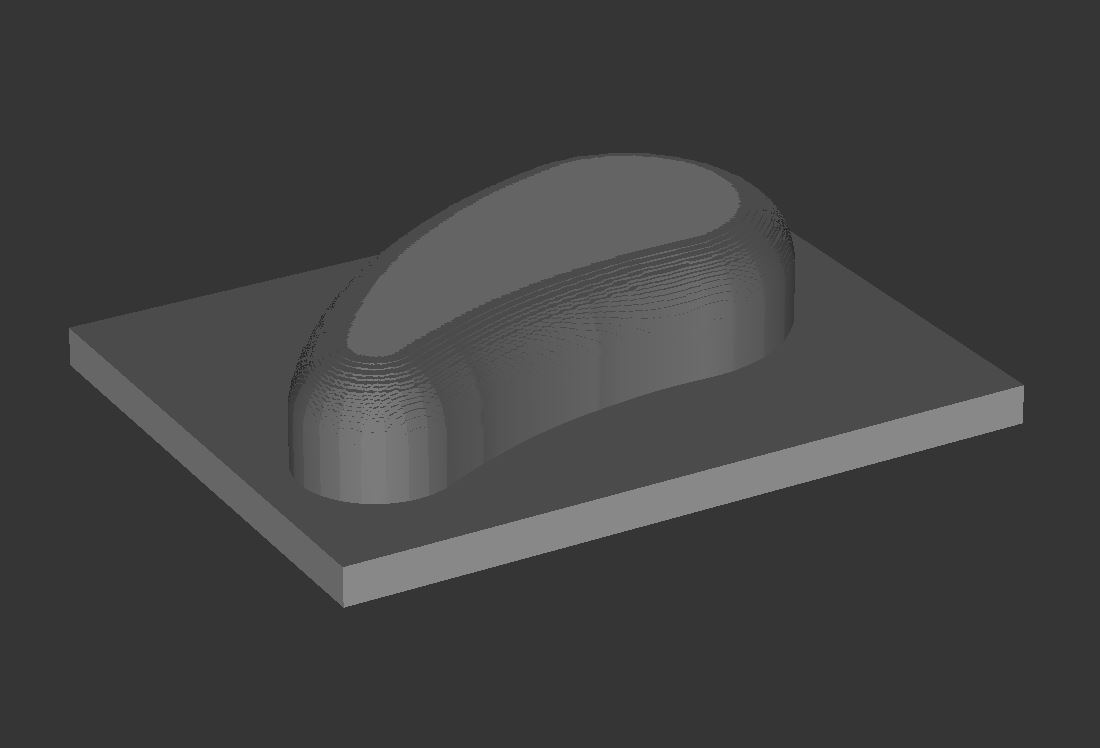

Programa NC para planear un radio en líneas de contorno en el borde superior de un contorno En el inicio de programa se deben definir todos los parámetros necesarios y al final del programa se deben describir los contornos en subprogramas. En este ejemplo, el control numérico elabora el contorno deseado como una isla. Para ello se programa un ciclo SL, compuesto de los ciclos 14, 20 y 22. En el ciclo 14 se definen dos contornos, el LBL1 con el contorno de la isla y el LBL2 con el contorno de una cajera, que es mas grande que la pieza en bruto. Tras la ejecución del ciclo, el control numérico calcula los valores que se necesitan para la realización del radio. Luego se define en un ciclo 14 el contorno, en cuyo borde debe crearse el radio, y para el planeado de las líneas de contorno se programa un ciclo 25. Al hacerlo, el control numérico calcula, según la profundidad, la trayectoria del contorno, de tal modo que las líneas de contorno individuales posteriormente dan como resultado el radio programado.

Program files

3120_es.h

Product type

Fresado Fresado de 3 ejes (X Y Z) Fresado de 3+2 ejes (X Y Z + ejes de aproximación) Fresado de 5 ejes (X Y Z + ejes de rotación) Fresado de 5 ejes con funciones de torneado (X Y Z + ejes de rotación) Programa NC Puesto de programación Estación de programación VirtualBox Control numérico de la máquina TNC 640 TNC 620 iTNC 530 TNC 320 TNC7
