Proceso de taladrado con profundidad de aproximación decreciente

Proceso de taladrado con profundidad de aproximación decreciente

NC1035

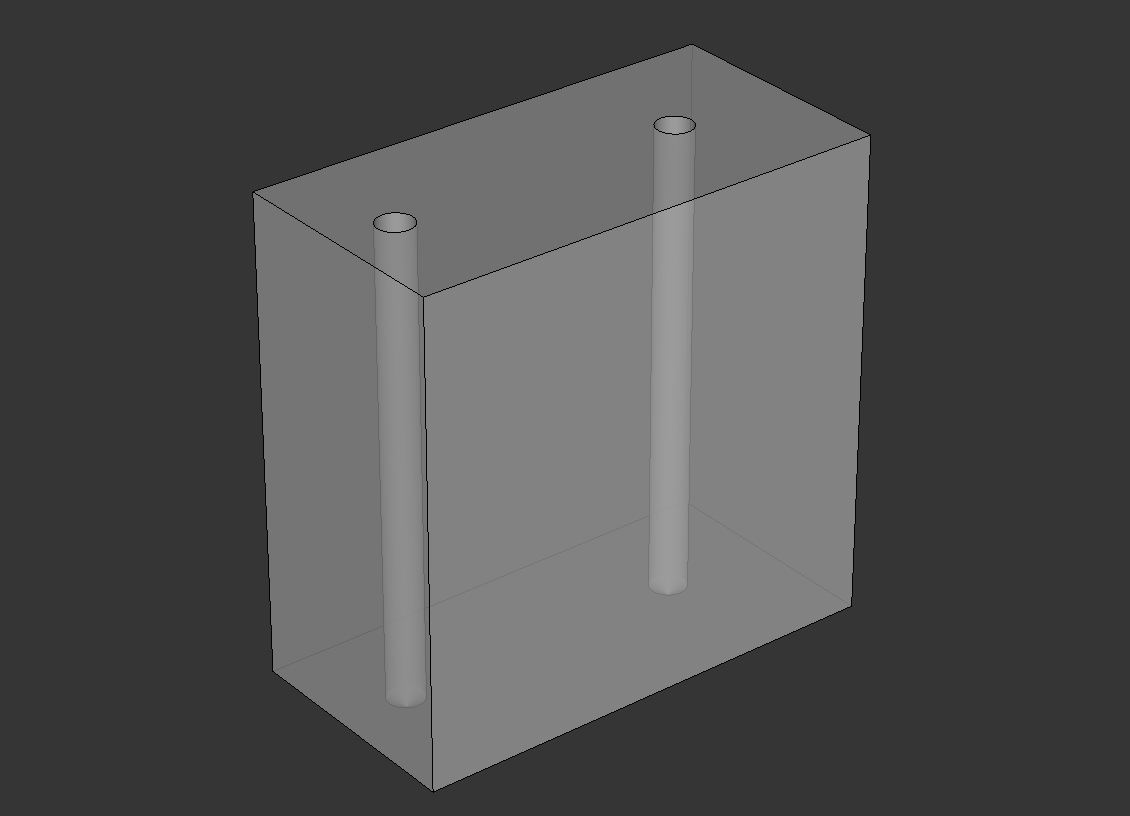

Programa NC para un proceso de taladrado con disminución exponencial de la profundidad de aproximación. Para dicho proceso se definen todos los parámetros necesarios en el programa principal. Además, en el mismo se definen las posiciones de taladrado en las que debe ejecutarse el mecanizado. En las posiciones, mediante el ciclo 12 se llama otro programa. En el mismo, el control numérico calcula el desarrollo del movimiento y lo ejecuta. Este se representa del modo siguiente:

En el primer paso se taladra con una profundidad de aproximación definida. En las aproximaciones siguientes, la profundidad de aproximación se reduce exponencialmente, hasta que se alcanza la profundidad de aproximación mínima. Todas las aproximaciones sucesivas que se realicen a continuación se hacen con dicha aproximación mínima. Las aproximaciones se repiten hasta que se alcance la profundidad de taladrado. Tras las aproximaciones se retira la herramienta hasta la distancia de seguridad partiendo de la base del taladro. Cuando se ha alcanzado un número de aproximaciones definido por el usuario, la herramienta se retira completamente del taladro para retirar las virutas.

Product type

Fresado de 3 ejes (X Y Z) Fresado de 3+2 ejes (X Y Z + ejes de aproximación) Fresado de 5 ejes (X Y Z + ejes de rotación) Fresado de 5 ejes con funciones de torneado (X Y Z + ejes de rotación) Taladrado Programa NC Puesto de programación Estación de programación VirtualBox Control numérico de la máquina TNC 640 TNC 620 iTNC 530 TNC 320 TNC 426/430 TNC 415/425 TNC 410 TNC 407 TNC 355 TNC 310 TNC 155 TNC7
